HDMI Extender: Was ist das und wie funktioniert die Technik?

Ein HDMI Extender überträgt ein HDMI-Signal über größere Entfernungen, als es mit einem normalen HDMI-Kabel sinnvoll oder zuverlässig möglich wäre. Statt ein besonders langes HDMI-Kabel durch das Gebäude zu legen, wandelt ein Extender das Signal um und transportiert Bild und Ton beispielsweise über ein Netzwerkkabel oder eine Glasfaserverbindung. Am Ziel wandelt ein Empfänger das Signal wieder in HDMI zurück.

Typische Einsatzbereiche finden sich in Besprechungsräumen, Schulen, Veranstaltungstechnik, Digital Signage und Heimkinos. Auch ein Beamer an der Decke oder ein Fernseher in einem anderen Raum lässt sich auf diese Weise mit einer weit entfernten Signalquelle verbinden. Je nach Technik können HDMI Extender zusätzlich USB, Infrarot, Ethernet oder Steuersignale übertragen.

Allerdings unterscheiden sich die Systeme erheblich. Ein einfacher HDMI Extender über Cat6 ist technisch nicht dasselbe wie HDBaseT, HDMI over IP oder eine Glasfaserlösung. Ebenso bedeutet eine Angabe wie „4K HDMI Extender 100 m“ nicht automatisch, dass 4K mit 60 Hz, HDR und voller Farbauflösung über diese Entfernung funktioniert. Für eine zuverlässige Installation müssen Auflösung, Bildwiederholrate, Übertragungsverfahren und Verkabelung zusammenpassen.

Was ist ein HDMI Extender?

Ein HDMI Extender besteht normalerweise aus zwei Komponenten: einem Sender und einem Empfänger. Der Sender sitzt bei der Signalquelle, beispielsweise einem Computer, Receiver oder Mediaplayer. Der Empfänger befindet sich beim Fernseher, Monitor oder Beamer.

Zwischen beiden Geräten liegt nicht zwangsläufig ein HDMI-Kabel. Viele Extender verwenden stattdessen ein Cat5e-, Cat6- oder Cat6a-Kabel. Andere Lösungen setzen auf Glasfaser oder ein IP-Netzwerk.

Das Grundprinzip bleibt gleich: Der Sender nimmt das HDMI-Signal auf, bereitet es für das jeweilige Übertragungsverfahren auf und schickt es über die lange Strecke. Am anderen Ende rekonstruiert der Empfänger Bild und Ton und gibt sie wieder über HDMI aus.

Damit löst der Extender ein anderes Problem als ein HDMI-Splitter. Ein Splitter verteilt ein Signal auf mehrere Displays, während ein Extender hauptsächlich die mögliche Entfernung zwischen Quelle und Bildschirm vergrößert.

Warum braucht man überhaupt einen HDMI Extender?

HDMI eignet sich hervorragend für kurze Verbindungen zwischen Geräten, beispielsweise vom Computer zum Monitor oder vom Blu-ray-Player zum Fernseher. Je länger das Kabel wird, desto schwieriger wird jedoch eine störungsfreie Übertragung hoher Datenraten.

Besonders hohe Auflösungen und Bildwiederholraten stellen große Anforderungen an die Verbindung. 4K mit 60 Hz benötigt wesentlich mehr Bandbreite als Full HD mit 60 Hz. Funktionen wie HDR und hohe Farbtiefen erhöhen die Anforderungen zusätzlich.

Ein HDMI Extender löst dieses Problem, indem er das Signal über ein Medium transportiert, das sich für längere Strecken besser eignet. Ein fest verlegtes Cat6-Kabel lässt sich beispielsweise problemlos durch Kabelkanäle, Wände oder Zwischendecken führen.

Gerade bei einem fest installierten Beamer kann das sinnvoll sein. Der Computer oder AV-Receiver steht möglicherweise am anderen Ende des Raumes, während das Bildsignal zuverlässig bis zur Decke gelangen muss.

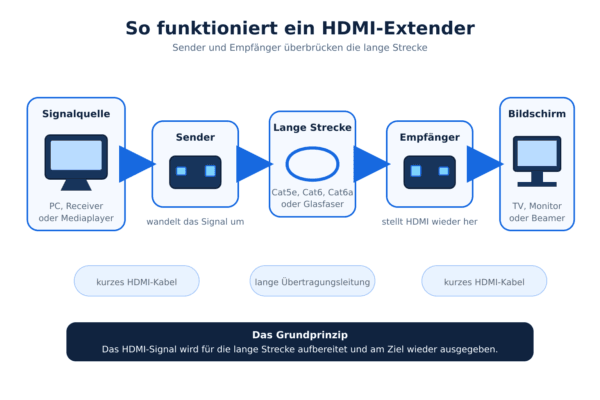

Wie funktioniert ein HDMI Extender?

Der klassische Aufbau besteht aus:

Signalquelle → HDMI → Sender → Übertragungskabel → Empfänger → HDMI → Bildschirm

Am Sender verbindet ein kurzes HDMI-Kabel beispielsweise einen PC mit dem Extender. Zwischen Sender und Empfänger verläuft anschließend ein Cat-Kabel. Vom Empfänger führt wiederum ein kurzes HDMI-Kabel zum Display.

Die eigentliche Signalverarbeitung hängt von der Technik ab. Günstige Extender verwenden proprietäre Übertragungsverfahren. Professionelle Systeme greifen häufig auf HDBaseT zurück. Andere Geräte komprimieren das Videosignal und übertragen es als Datenstrom über ein IP-Netzwerk.

Dadurch lassen sich HDMI Extender nicht allein anhand ihrer Anschlüsse beurteilen. Zwei Geräte können äußerlich nahezu identisch aussehen und trotzdem völlig unterschiedliche Fähigkeiten besitzen.

HDMI Extender über Cat5e, Cat6 oder Cat6a

Netzwerkkabel sind für HDMI Extender besonders beliebt, weil sie günstig, dünn und leicht zu verlegen sind. Zudem existiert in vielen Gebäuden bereits eine strukturierte Netzwerkverkabelung.

Dabei entsteht jedoch häufig ein Missverständnis: Ein HDMI Extender mit RJ45-Anschlüssen arbeitet nicht automatisch über Ethernet oder ein Computernetzwerk.

Viele einfache HDMI-over-Cat- beziehungsweise HDBaseT-Systeme verwenden zwar dasselbe Kabel und denselben RJ45-Stecker wie Ethernet, übertragen darüber aber ein eigenes Signal. Sender und Empfänger müssen deshalb normalerweise direkt miteinander verbunden sein.

Ein gewöhnlicher Netzwerk-Switch darf zwischen solchen Geräten nicht eingesetzt werden, sofern der Hersteller ausdrücklich kein HDMI-over-IP-System vorsieht.

Cat5e oder Cat6 für einen HDMI Extender?

Welche Kabelkategorie notwendig ist, hängt vom Extender ab. Einige Geräte funktionieren bereits mit Cat5e, während Hersteller bei höheren Auflösungen und größeren Entfernungen Cat6 oder Cat6a empfehlen.

Für eine neue feste Installation würde ich ein hochwertiges Cat6- oder Cat6a-Kabel bevorzugen. Damit stehen größere Reserven zur Verfügung und zukünftige Geräte lassen sich möglicherweise einfacher einsetzen.

Entscheidend ist allerdings nicht allein der Aufdruck auf dem Kabel. Qualität, Länge, Stecker, Abschirmung und Installation beeinflussen das Ergebnis ebenfalls. Unsachgemäß montierte Netzwerkstecker können beispielsweise zu Übertragungsproblemen führen.

Bei sehr langen Leitungen sollten außerdem unnötige Kupplungen und Patchstellen vermieden werden. Jede zusätzliche Verbindung stellt eine potenzielle Fehlerquelle dar.

Was ist HDBaseT?

HDBaseT gehört zu den wichtigsten Technologien für professionelle HDMI-Verlängerungen. Das Verfahren kann audiovisuelle Signale über ein einzelnes Twisted-Pair-Kabel transportieren und je nach Gerätegeneration zusätzlich Steuer-, Netzwerk-, USB- oder Stromversorgungsfunktionen integrieren.

Viele zertifizierte HDBaseT-Systeme erreichen bei Full HD bis zu 100 Meter. Bei 4K hängt die maximale Entfernung stärker vom jeweiligen Gerät und der übertragenen Signalqualität ab. Beispielsweise existieren zertifizierte Systeme, die 4K60 über etwa 70 Meter und 1080p über 100 Meter übertragen.

Andere aktuelle HDBaseT-Lösungen schaffen abhängig von Standard und Hardware auch 4K über 100 Meter. Die Produktdaten des konkreten Extenders bleiben deshalb wichtiger als pauschale Entfernungsangaben.

Warum ist HDBaseT für professionelle Installationen interessant?

HDBaseT kann mehrere Signale über dieselbe Leitung transportieren. Dadurch muss zwischen Technikschrank und Display nicht für jede Funktion ein separates Kabel verlaufen.

Je nach Extender können beispielsweise folgende Signale gemeinsam übertragen werden:

• HDMI-Video
• Mehrkanal-Audio
• USB
• Ethernet
• Infrarot
• RS-232
• Stromversorgung

Gerade in Besprechungsräumen, Schulen oder Veranstaltungsstätten vereinfacht das die Installation erheblich.

Ein professionelles System kann beispielsweise den HDMI-Ausgang eines Rechners, USB für eine Kamera oder einen Touchscreen sowie Steuersignale über ein einziges Cat6-Kabel zum entfernten Display übertragen.

HDMI Extender und HDBaseT sind nicht dasselbe

Nicht jeder HDMI Extender mit Netzwerkkabel arbeitet mit HDBaseT. Auf Amazon und anderen Plattformen findet man zahlreiche Geräte, die HDMI über Cat6 übertragen, aber ein herstellerspezifisches Verfahren verwenden.

Das muss nicht automatisch schlecht sein. Für eine einfache Verbindung zwischen zwei Räumen kann ein solcher Extender vollkommen ausreichen.

HDBaseT bietet jedoch den Vorteil eines definierten technischen Ökosystems. Besonders bei professionellen Installationen erleichtert das die Planung und die Kombination kompatibler Komponenten.

Wer einen Extender langfristig in einer fest verkabelten Infrastruktur einsetzen möchte, sollte deshalb genau prüfen, welches Übertragungsverfahren dahintersteht.

Was ist HDMI over IP?

HDMI over IP überträgt Videosignale über ein echtes IP-Netzwerk. Das Videosignal wird dafür digital verarbeitet und in Netzwerkdaten umgewandelt.

Dadurch unterscheidet sich HDMI over IP grundlegend von einem einfachen HDMI Extender über Cat6. Zwischen Sender und Empfänger kann bei geeigneten Systemen ein Netzwerk-Switch stehen.

Das eröffnet wesentlich größere Installationen. Ein Sender kann beispielsweise ein Videosignal ins Netzwerk einspeisen, während mehrere Empfänger an unterschiedlichen Orten darauf zugreifen.

Solche Systeme eignen sich unter anderem für:

• Digital Signage
• Unternehmen
• Schulen und Universitäten
• Veranstaltungsgebäude
• Leitstände
• Hotels
• große AV-Installationen

Für einen Fernseher im Nachbarraum wäre HDMI over IP dagegen meistens unnötig komplex.

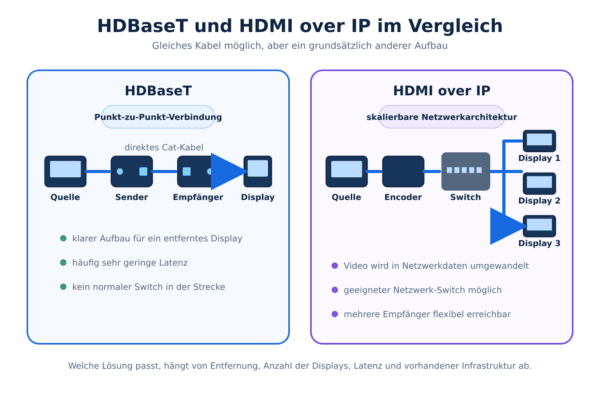

HDMI over IP oder HDBaseT?

Beide Technologien können lange Strecken über Netzwerkverkabelung überbrücken, verfolgen aber unterschiedliche Konzepte.

HDBaseT arbeitet typischerweise als direkte AV-Verbindung zwischen Sender und Empfänger. HDMI over IP nutzt dagegen eine Netzwerkarchitektur.

Dadurch lässt sich HDMI over IP leichter skalieren. Mehrere Sender und zahlreiche Empfänger können innerhalb eines geeigneten Netzwerks miteinander verbunden werden.

HDBaseT bietet dafür häufig sehr geringe Latenz und einen klar definierten Punkt-zu-Punkt-Aufbau. Für einen Konferenzraum oder einen einzelnen entfernten Beamer ist diese Struktur oft einfacher.

HDMI Extender über Glasfaser

Noch größere Entfernungen lassen sich über Glasfaser überbrücken. Lichtwellenleiter besitzen eine sehr hohe Bandbreite und reagieren nicht auf elektromagnetische Störungen wie klassische Kupferleitungen.

Glasfaserlösungen kommen deshalb besonders dort zum Einsatz, wo große Distanzen oder anspruchsvolle elektrische Umgebungen eine Rolle spielen.

Typische Einsatzorte sind:

• große Veranstaltungsgebäude
• Industrie
• Stadien
• Leitstände
• Studios
• medizinische Einrichtungen
• Rechenzentren

Einige Systeme verwenden separate Sender und Empfänger, andere integrieren die optische Signalwandlung direkt in sogenannte aktive optische HDMI-Kabel.

Für einen normalen Raum ist diese Technik meist nicht notwendig. Sobald jedoch große Entfernungen oder starke elektromagnetische Störungen auftreten, kann Glasfaser die zuverlässigere Lösung darstellen.

Aktives optisches HDMI-Kabel oder HDMI Extender?

Ein aktives optisches HDMI-Kabel, häufig als AOC bezeichnet, sieht auf den ersten Blick wie ein normales HDMI-Kabel aus. Im Inneren wandelt es die Signale jedoch teilweise in optische Übertragung um.

Dadurch können deutlich größere Kabellängen realisiert werden als mit klassischen passiven Kupferkabeln.

Der Vorteil liegt in der einfachen Installation. Es werden keine separaten Sender- und Empfängerboxen benötigt.

Dafür besitzen viele dieser Kabel eine feste Signalrichtung. Ein Stecker gehört an die Quelle, der andere an das Display. Wird das Kabel falsch herum verlegt, funktioniert die Verbindung nicht.

Ein Extender bietet mehr Flexibilität bei Verkabelung und Austausch einzelner Komponenten. Ein AOC-Kabel bleibt dafür eine elegante Lösung, wenn lediglich eine lange Punkt-zu-Punkt-HDMI-Verbindung benötigt wird.

Wireless HDMI Extender

Ein HDMI Extender muss nicht zwingend kabelgebunden arbeiten. Wireless-HDMI-Systeme übertragen Bild und Ton drahtlos vom Sender zum Empfänger.

Das kann praktisch sein, wenn kein neues Kabel verlegt werden soll. Beispielsweise lässt sich ein Beamer auf der gegenüberliegenden Raumseite mit einem Notebook verbinden, ohne eine Leitung quer durch den Raum zu führen.

Drahtlose Übertragung bringt jedoch zusätzliche Einflussfaktoren mit sich. Wände, Entfernung, andere Funknetze und bauliche Gegebenheiten können die Verbindung beeinflussen.

Hinzu kommt die Latenz. Für Präsentationen oder Filme kann eine geringe Verzögerung kaum auffallen. Bei Gaming oder interaktiven Anwendungen kann sie dagegen störend werden.

Wer maximale Zuverlässigkeit benötigt, ist deshalb mit einer kabelgebundenen Lösung häufig besser beraten.

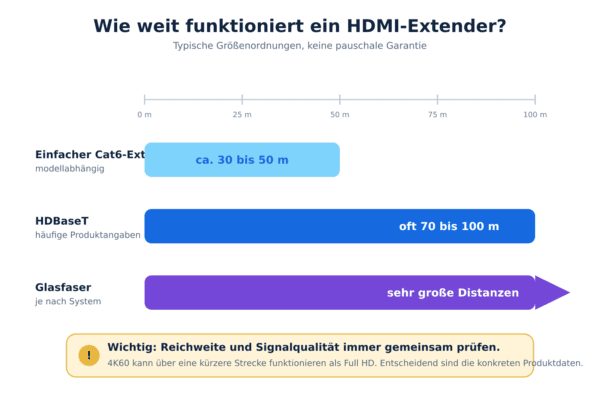

Wie weit funktioniert ein HDMI Extender?

Die mögliche Reichweite hängt stark von der verwendeten Technik ab.

Ein einfacher günstiger Cat6-Extender erreicht möglicherweise nur 30 bis 50 Meter. Professionelle HDBaseT-Systeme schaffen häufig 70 bis 100 Meter. Bestimmte Long-Reach-Lösungen übertragen Full HD sogar bis 150 Meter.

Dabei gilt jedoch ein wichtiger Grundsatz:

Eine Reichweitenangabe ist ohne Angabe der Auflösung wenig aussagekräftig.

Ein Extender kann beispielsweise 1080p über 100 Meter übertragen, während 4K nur über 70 Meter funktioniert. Ein zertifiziertes HDBaseT-System von Analog Way nennt beispielsweise 100 Meter für 1080p und 70 Meter für 4K.

Ein anderes Modell von StarTech erreicht 1080p60 über 70 Meter, während 4K60 auf 35 Meter begrenzt ist.

Deshalb sollte man niemals nur nach „HDMI Extender 100 m“ suchen und davon ausgehen, dass jede gewünschte Auflösung über diese Distanz funktioniert.

HDMI Extender für 4K

4K gehört inzwischen zu den wichtigsten Anforderungen bei HDMI Extendern. Auch hier reicht die Angabe „4K“ allein aber nicht aus.

4K kann beispielsweise bedeuten:

• 4K mit 30 Hz
• 4K mit 60 Hz
• unterschiedliche Farbauflösung
• unterschiedliche Farbtiefe
• mit oder ohne HDR

Für einen normalen Film kann 4K30 in manchen Situationen ausreichen. Als PC-Monitor wirkt eine Bildwiederholrate von 30 Hz dagegen deutlich weniger flüssig als 60 Hz.

Deshalb sollte bei einem 4K-Extender mindestens geprüft werden, ob die gewünschte Auflösung tatsächlich mit 60 Hz übertragen werden kann.

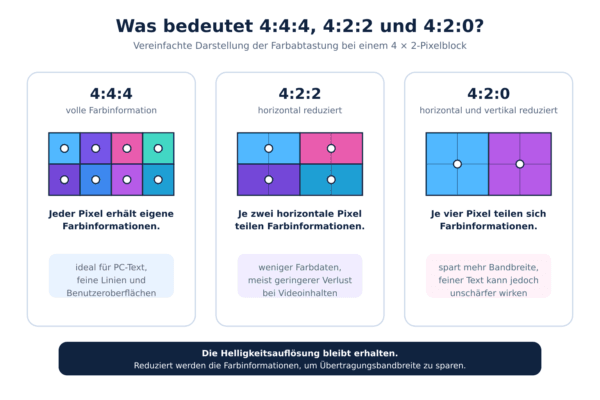

Was bedeutet 4:4:4, 4:2:2 und 4:2:0?

Diese Angaben beschreiben die sogenannte Farbabtastung beziehungsweise Chroma Subsampling.

Bei 4:4:4 bleiben die Farbinformationen vollständig erhalten. Das ist besonders bei Computertext und feinen Benutzeroberflächen relevant.

4:2:2 und 4:2:0 reduzieren Teile der Farbinformationen, um Bandbreite zu sparen. Bei Filmen fällt dieser Unterschied häufig deutlich weniger auf als bei kleinen Texten auf einem PC-Desktop.

Deshalb können zwei Extender beide mit „4K60“ werben und trotzdem unterschiedliche Bildsignale übertragen.

Einige ältere oder günstigere HDBaseT-Systeme erreichen 4K60 beispielsweise nur mit 4:2:0. Zertifizierte Produktdaten zeigen solche Unterschiede ausdrücklich.

Für einen großen PC-Monitor oder hochwertige Präsentationen lohnt sich deshalb ein genauer Blick auf die unterstützte Farbabtastung.

Funktioniert HDR über einen HDMI Extender?

Das hängt vom Modell ab. Moderne Extender können HDR übertragen, ältere Geräte unterstützen möglicherweise nur frühere HDMI- beziehungsweise HDCP-Funktionen.

Wer einen HDR-Fernseher, eine Spielekonsole oder einen modernen AV-Receiver nutzt, sollte deshalb gezielt auf HDR-Unterstützung achten.

Relevant können unter anderem folgende Funktionen sein:

• HDR10
• Dolby Vision
• hohe Farbtiefe
• HDCP 2.2 oder neuer
• gewünschte HDMI-Bandbreite

Nur weil das Bild grundsätzlich erscheint, bedeutet das nicht automatisch, dass sämtliche HDR-Funktionen korrekt durchgereicht werden.

Was ist HDCP und warum ist es beim HDMI Extender wichtig?

HDCP ist ein Kopierschutzmechanismus für digitale Bild- und Tonsignale. Viele Streaminggeräte, Receiver, Blu-ray-Player und Konsolen verwenden HDCP.

Unterstützt ein Extender die erforderliche HDCP-Version nicht, kann es passieren, dass bestimmte Inhalte nicht angezeigt werden. Typische Symptome sind ein schwarzer Bildschirm oder eine Fehlermeldung.

Gerade bei 4K-Streaming spielt HDCP 2.2 beziehungsweise die jeweils benötigte Version eine wichtige Rolle.

Bei einem Extender für Präsentationen vom Notebook ist dieses Thema häufig weniger auffällig. Wer damit Streaming- oder Heimkinoquellen übertragen möchte, sollte die HDCP-Unterstützung dagegen ausdrücklich prüfen.

Was ist EDID?

EDID steht für Extended Display Identification Data. Über diese Informationen teilt ein Bildschirm der Signalquelle unter anderem mit, welche Auflösungen und Bildwiederholraten er unterstützt.

Ein HDMI Extender sitzt zwischen beiden Geräten und muss diese Kommunikation korrekt weitergeben.

Probleme mit EDID können sich beispielsweise dadurch zeigen, dass:

• die falsche Auflösung gewählt wird
• nur Full HD statt 4K erscheint
• nach einem Neustart kein Bild kommt
• eine ungewöhnliche Bildwiederholrate verwendet wird
• der Bildschirm nicht erkannt wird

Hochwertigere Extender bieten teilweise EDID-Management oder EDID-Emulation. Damit lässt sich festlegen, welche Displayinformationen die Quelle erhält.

Wer bereits bei einem KVM Switch mit wechselnden Monitoren gearbeitet hat, kennt ein ähnliches Problem: Auch dort beeinflusst die korrekte Displayerkennung, wie zuverlässig Rechner und Monitor miteinander arbeiten.

Überträgt ein HDMI Extender auch Ton?

HDMI transportiert Bild und Ton über dieselbe Verbindung. Ein klassischer HDMI Extender überträgt deshalb normalerweise auch das im HDMI-Signal enthaltene Audiosignal.

Welche Audioformate unterstützt werden, hängt jedoch vom Gerät ab.

Besonders bei Heimkinoanwendungen sollte geprüft werden, ob beispielsweise:

• Mehrkanalton
• Dolby-Formate
• DTS
• ARC
• eARC

unterstützt werden.

ARC und insbesondere eARC sollte man nicht automatisch voraussetzen. Ein Extender kann HDMI-Bild und -Ton problemlos übertragen und trotzdem keinen Audio Return Channel unterstützen.

ARC und eARC beim HDMI Extender

ARC ermöglicht es, Ton vom Fernseher über HDMI zurück zu einem AV-Receiver oder einer Soundbar zu senden. eARC erweitert dieses Konzept um höhere Bandbreiten und modernere Audioformate.

Ein normaler Extender überträgt das Signal hauptsächlich von Sender zu Empfänger. Für ARC beziehungsweise eARC muss dagegen auch die Rückrichtung korrekt unterstützt werden.

Wer einen Extender in einem Heimkino einsetzen möchte, sollte diesen Punkt vor dem Kauf ausdrücklich prüfen.

Ein fehlender eARC-Support lässt sich nicht dadurch beheben, dass einfach ein hochwertigeres Cat6-Kabel angeschlossen wird. Sender und Empfänger müssen die Funktion technisch unterstützen.

Was bedeutet IR bei einem HDMI Extender?

Viele HDMI Extender besitzen Anschlüsse für Infrarotsender und -empfänger. Damit lassen sich Fernbedienungssignale über dieselbe Strecke übertragen.

Ein typischer Aufbau sieht so aus: Der Receiver oder Mediaplayer steht im Technikschrank, während der Fernseher in einem anderen Raum hängt. Das HDMI-Signal wird über den Extender übertragen.

Die Fernbedienung könnte den versteckten Receiver normalerweise nicht erreichen. Über die IR-Verlängerung sendet der Extender das Fernbedienungssignal zurück zur Quelle.

Das kann bei Heimkino, Konferenzräumen und Digital Signage sehr praktisch sein.

Was bedeutet PoC oder PoH?

Einige Extender benötigen nur auf einer Seite ein Netzteil. Der Sender versorgt dann den Empfänger über dasselbe Cat-Kabel mit Strom. Hersteller verwenden dafür Bezeichnungen wie PoC, also Power over Cable, oder bei HDBaseT PoH, Power over HDBaseT. Das reduziert den Installationsaufwand erheblich. Am entfernten Display muss dann nicht unbedingt eine zusätzliche Steckdose für den Extender vorhanden sein. HDBaseT-Systeme können entsprechende Stromversorgungsfunktionen zusammen mit Audio, Video und weiteren Signalen über dieselbe Leitung übertragen.

HDMI Extender mit USB

Bestimmte HDMI Extender übertragen zusätzlich USB. Damit lassen sich Maus, Tastatur, Touchscreen oder andere USB-Geräte weit entfernt vom eigentlichen Computer verwenden.

Solche Geräte überschneiden sich technisch mit einem KVM Extender.

Ein Beispiel wäre ein Computer im Serverraum und ein Arbeitsplatz 50 Meter entfernt. Bild und Ton laufen zum Bildschirm, während Tastatur und Maus über dieselbe Extender-Verbindung zurück zum Rechner gelangen.

Professionelle HDBaseT-KVM-Lösungen können HDMI, USB, Audio, Ethernet und Steuersignale über ein einziges Cat6-Kabel bis zu 100 Meter transportieren.

Für weiterführende Informationen zur gemeinsamen Nutzung von Monitor, Tastatur und Maus zwischen mehreren Computern erklären wir die Technik ausführlich in unserem Artikel zum KVM Switch.

HDMI Extender oder KVM Extender?

Ein HDMI Extender konzentriert sich hauptsächlich auf Bild und Ton. Ein KVM Extender erweitert zusätzlich die Bedienung des Computers.

Typischerweise überträgt ein KVM Extender:

• Video
• Tastatur
• Maus
• weitere USB-Geräte

Deshalb eignet er sich beispielsweise für industrielle Arbeitsplätze, Studios oder Serverräume, bei denen der eigentliche Rechner räumlich vom Bedienplatz getrennt werden soll.

Wer dagegen lediglich einen Fernseher oder Beamer mit einer entfernten Signalquelle verbinden möchte, benötigt normalerweise keinen vollständigen KVM Extender.

HDMI Extender oder Dockingstation?

Eine Dockingstation erfüllt eine völlig andere Aufgabe. Sie erweitert einen Laptop oder Computer um zusätzliche Anschlüsse und ermöglicht beispielsweise den gleichzeitigen Betrieb mehrerer Monitore, USB-Geräte und Netzwerkverbindungen.

Ein HDMI Extender verlängert dagegen eine bestehende Bildverbindung über größere Entfernung. Beide Geräte können trotzdem gemeinsam eingesetzt werden. Ein Notebook könnte beispielsweise über eine Dockingstation mehrere Videoausgänge bereitstellen, während ein HDMI Extender einen davon bis zu einem entfernten Beamer transportiert.

HDMI Extender für Beamer

Beamer gehören zu den klassischen Einsatzgebieten von HDMI Extendern. Besonders bei einer Deckenmontage kann die Entfernung zwischen Zuspieler und Projektor schnell zehn, zwanzig oder mehr Meter erreichen. Ein extrem langes HDMI-Kabel lässt sich dort häufig schlechter verlegen als ein Netzwerk- oder Glasfaserkabel. Zusätzlich kann das Verbindungskabel bei einer festen Installation bereits während der Renovierung oder beim Ausbau des Raums in Leerrohre gelegt werden.

Für Präsentationsräume sollte besonders auf 4K-Auflösung, EDID und eine stabile Verbindung geachtet werden. IR-Steuerung oder USB können je nach verwendeter Technik ebenfalls nützlich sein.

HDMI Extender im Konferenzraum

In einem Konferenzraum stehen Zuspieler, Präsentationsrechner und Displays häufig weit auseinander. Ein Extender kann beispielsweise den Rechner im Konferenztisch mit einem Wanddisplay verbinden. USB-Unterstützung ermöglicht zusätzlich die Verbindung eines Touchscreens oder anderer Peripheriegeräte. Bei größeren Installationen bietet sich HDBaseT besonders an, weil mehrere Signalarten über dieselbe Leitung transportiert werden können. Das reduziert die Zahl der Kabel und erleichtert eine saubere Installation.

HDMI Extender für Gaming

Für Gaming gelten andere Prioritäten als für eine Präsentation. Neben Auflösung und Bildwiederholrate spielt die Latenz eine entscheidende Rolle. Ein einfacher Punkt-zu-Punkt-Extender kann das Signal mit sehr geringer Verzögerung übertragen. Für HDBaseT-Produkte existieren beispielsweise Systeme mit einer Signalverzögerung von deutlich unter einer Millisekunde. Bei HDMI over IP oder drahtlosen Systemen kann die notwendige Videoverarbeitung dagegen zusätzliche Latenz verursachen.

Wer einen Gaming-PC in einem anderen Raum betreiben möchte, sollte deshalb nicht nur nach „4K“ suchen. Entscheidend sind:

• 4K60, 4K120 oder gewünschte Frequenz
• HDR
• VRR-Unterstützung
• geringe Latenz
• USB für Eingabegeräte
• HDCP-Kompatibilität

Für wettbewerbsorientiertes Gaming würde ich grundsätzlich eine kabelgebundene Lösung bevorzugen.

Funktioniert 4K 120 Hz über einen HDMI Extender?

Entsprechende moderne Lösungen existieren, allerdings steigen die Anforderungen erheblich. 4K mit 120 Hz benötigt wesentlich mehr Bandbreite als 4K60.

Ein Extender muss deshalb ausdrücklich für diese Signalart ausgelegt sein. Auch Quelle, Display und sämtliche HDMI-Kabel müssen den benötigten Standard unterstützen.

Eine Produktbeschreibung mit „8K“ bedeutet nicht zwangsläufig, dass jede gewünschte Kombination aus 4K, 120 Hz, HDR und Farbauflösung funktioniert.

Gerade bei Gaming sollte deshalb die exakte Signalmatrix des Herstellers geprüft werden.

Funktioniert 8K über einen HDMI Extender?

Auch 8K-Extender sind mittlerweile erhältlich. Für viele Anwendungen ist diese Auflösung allerdings noch nicht notwendig.

Wichtiger ist erneut die Kombination aus Auflösung und Bildwiederholrate. 8K30 und 8K60 stellen unterschiedliche Anforderungen an die Übertragung.

Hinzu kommen Farbtiefe, HDR und gegebenenfalls Kompression.

Für eine professionelle Installation sollte deshalb nicht nach der höchsten Zahl auf der Verpackung entschieden werden. Ein technisch sauber arbeitender 4K60-Extender kann für einen Konferenzraum die sinnvollere Lösung sein als ein günstiges Gerät mit werbewirksamer 8K-Angabe.

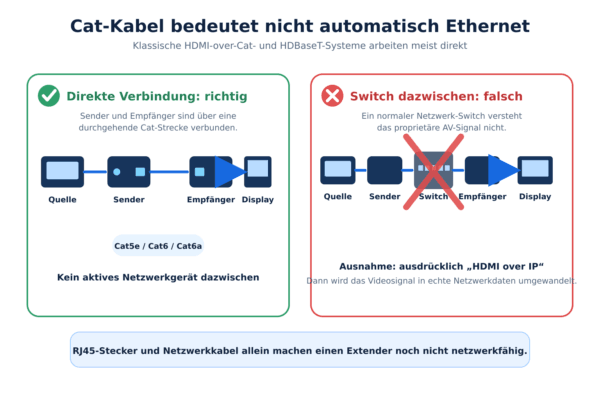

Kann man einen HDMI Extender an einen Netzwerk-Switch anschließen?

Nur wenn das Gerät ausdrücklich HDMI over IP beziehungsweise AV over IP unterstützt.

Das ist einer der wichtigsten Punkte bei diesem Thema.

Ein klassischer HDMI-over-Cat6-Extender oder HDBaseT-Sender verwendet zwar RJ45-Anschlüsse und Netzwerkkabel, arbeitet jedoch nicht wie ein gewöhnliches Ethernet-Gerät.

Sender und Empfänger werden bei solchen Systemen direkt miteinander verbunden.

Wer einen klassischen HDBaseT-Extender versehentlich an einen normalen Ethernet-Switch anschließt, erhält deshalb keine funktionierende HDMI-Verbindung.

HDMI-over-IP-Systeme bilden die Ausnahme. Diese Geräte wandeln Video tatsächlich in Netzwerkdaten um und lassen sich über geeignete Netzwerk-Infrastruktur verteilen.

Kann man vorhandene Netzwerkverkabelung verwenden?

Technisch kann ein bestehendes Cat-Kabel je nach Extender geeignet sein. Entscheidend ist aber, wie diese Leitung innerhalb des Gebäudes verschaltet wurde.

Eine direkte Punkt-zu-Punkt-Strecke zwischen zwei Patchfeldern kann beispielsweise verwendet werden, sofern Gesamtlänge und Kabelqualität den Anforderungen entsprechen.

Ein aktiver Netzwerk-Switch darf bei einem normalen HDBaseT-System jedoch nicht dazwischenliegen.

Auch zusätzliche Patchkabel und Kupplungen erhöhen die Gesamtdämpfung und können bei hohen Auflösungen problematisch werden.

Für eine feste Installation sollte deshalb die gesamte Kabelstrecke betrachtet werden, nicht nur das Kabel innerhalb der Wand.

HDMI Extender zeigt kein Bild: Was tun?

Wenn ein Extender kein Bild liefert, sollte zunächst systematisch geprüft werden, welcher Teil der Verbindung nicht funktioniert.

Als erstes empfiehlt sich ein Test mit kurzen HDMI-Kabeln und niedrigerer Auflösung. Funktioniert Full HD, während 4K ausfällt, deutet vieles auf ein Bandbreiten- oder Kabelproblem hin.

Weitere mögliche Ursachen sind:

• Sender und Empfänger vertauscht
• Cat-Kabel beschädigt
• falsche Verkabelung
• ungeeignete Kabelkategorie
• maximale Entfernung überschritten
• HDMI-Kabel an Sender oder Empfänger problematisch
• Netzteil fehlt
• inkompatible HDCP-Version
• EDID-Problem
• nicht unterstützte Auflösung
• zu hohe Bildwiederholrate

Bei PoC- beziehungsweise PoH-Geräten sollte zudem geprüft werden, welche Seite mit Strom versorgt werden muss.

Bild flackert oder fällt immer wieder aus

Kurze Bildaussetzer deuten häufig auf eine Verbindung hin, die nahe an ihrer technischen Grenze arbeitet.

Das kann beispielsweise auftreten, wenn ein Extender Full HD zuverlässig überträgt, bei 4K60 aber Probleme bekommt.

Eine sinnvolle Fehlersuche beginnt deshalb mit einer niedrigeren Auflösung und Bildwiederholrate. Funktioniert das Signal anschließend stabil, sollte die gesamte Übertragungsstrecke überprüft werden.

Insbesondere Kabelqualität und Länge spielen eine wichtige Rolle.

Auch die kurzen HDMI-Verbindungen vor dem Sender und hinter dem Empfänger dürfen nicht vergessen werden. Ein hochwertiger Extender kann ein fehlerhaftes HDMI-Kabel am Ausgang nicht kompensieren.

HDMI Extender hat Bild, aber keinen Ton

Wenn das Bild funktioniert, sollte zunächst die Audioausgabe der Signalquelle überprüft werden. Ein Computer kann beispielsweise weiterhin seine internen Lautsprecher verwenden, obwohl HDMI als Bildausgang aktiv ist.

Anschließend sollte geprüft werden, welche Audioformate der Extender unterstützt.

Probleme treten teilweise auf, wenn ein AV-Receiver oder Fernseher ein Audioformat anfordert, das Sender oder Empfänger nicht korrekt durchreichen.

Bei Heimkinoanlagen spielen EDID und die unterstützten Audioformate deshalb eine besonders wichtige Rolle.

HDMI Extender funktioniert nur mit Full HD

Dieses Verhalten spricht häufig dafür, dass ein Teil der Übertragungsstrecke die für 4K notwendige Bandbreite nicht erreicht.

Mögliche Ursachen sind:

• Extender unterstützt 4K nur auf kürzerer Entfernung
• Cat-Kabel zu lang
• Verkabelung qualitativ ungeeignet
• HDMI-Kabel problematisch
• falsche Farbauflösung
• 4K60 wird nicht unterstützt
• HDCP-Kompatibilität
• EDID-Erkennung

Die Herstellerangaben sollten deshalb immer für die konkrete Auflösung betrachtet werden.

Die Aussage „100 Meter Reichweite“ bedeutet keineswegs automatisch „4K60 auf 100 Meter“.

Welche Rolle spielt die Latenz?

Bei Filmwiedergabe oder Digital Signage spielt eine sehr geringe Verzögerung meistens kaum eine Rolle. Bei Maussteuerung, Spielen oder interaktiven Präsentationen kann sie dagegen deutlich auffallen.

Punkt-zu-Punkt-Systeme ohne aufwendige Videokompression arbeiten häufig nahezu verzögerungsfrei.

HDMI-over-IP- und Wireless-Lösungen müssen das Signal dagegen teilweise kodieren und anschließend wieder dekodieren. Dadurch kann zusätzliche Verzögerung entstehen.

Wer einen Extender für einen interaktiven Arbeitsplatz benötigt, sollte deshalb nach konkreten Latenzangaben suchen.

Worauf sollte man beim Kauf eines HDMI Extenders achten?

Ein Extender sollte nicht ausschließlich anhand der maximalen Entfernung ausgewählt werden. Zuerst müssen Quelle und Display betrachtet werden.

Die wichtigsten Fragen lauten:

• Welche Auflösung wird benötigt?
• Welche Bildwiederholrate soll übertragen werden?
• Wie groß ist die tatsächliche Entfernung?
• Ist HDR notwendig?
• Welche HDCP-Version wird benötigt?
• Wird USB benötigt?
• Soll IR übertragen werden?
• Ist ARC oder eARC erforderlich?
• Soll nur ein Display oder eine größere Anlage versorgt werden?
• Ist bereits Cat6-Verkabelung vorhanden?
• Wird extrem geringe Latenz benötigt?

Erst danach sollte das Übertragungsverfahren ausgewählt werden.

Für einen Beamer 25 Meter entfernt kann ein einfacher Cat6-Extender ausreichen. Ein professioneller Konferenzraum mit 4K, Touchscreen und Steuerung stellt dagegen deutlich höhere Anforderungen.

Unsere redaktionelle Einordnung: Reichweite allein ist das falsche Kaufkriterium

Bei HDMI Extendern konzentrieren sich viele Produktbeschreibungen auf möglichst hohe Entfernungsangaben. Genau das kann zu Fehlkäufen führen.

Eine Angabe wie „100 m“ beantwortet noch nicht, welche Bildqualität auf dieser Strecke tatsächlich übertragen werden kann. Full HD, 4K30 und 4K60 stellen unterschiedliche Anforderungen.

Ebenso wichtig sind HDR, HDCP, EDID, Audio und gegebenenfalls USB. Ein Extender kann für einen Projektor im Schulungsraum hervorragend geeignet sein und gleichzeitig für einen 4K120-Gaming-PC völlig ungeeignet bleiben.

Deshalb sollte zuerst das gewünschte Signal definiert werden. Anschließend lässt sich bestimmen, welche Technik dieses Signal über die benötigte Entfernung zuverlässig übertragen kann.

Weitere ausführliche Erklärungen rund um Computer-, Netzwerk- und Verbindungstechnik findest du in unseren Technik-Ratgebern.

Welche HDMI-Extender-Technik passt zu welchem Einsatz?

Für kurze Verlängerungen kann bereits ein aktiver HDMI-Repeater ausreichen.

Bei Entfernungen von mehreren zehn Metern innerhalb eines Gebäudes sind Cat6-Extender besonders praktisch. Soll die Installation professionell und langfristig ausgelegt sein, lohnt sich ein genauer Blick auf HDBaseT.

Bei sehr großen Entfernungen oder elektromagnetisch schwierigen Umgebungen bietet Glasfaser Vorteile.

HDMI over IP eignet sich dagegen besonders dann, wenn viele Quellen und Displays innerhalb eines Gebäudes flexibel miteinander verbunden werden sollen.

Wireless HDMI bleibt eine Option, wenn keine Kabel verlegt werden können. Für maximale Stabilität würde ich eine kabelgebundene Verbindung jedoch vorziehen.

Häufige Fragen zum HDMI Extender

Was ist ein HDMI Extender einfach erklärt?

Ein HDMI Extender verlängert die mögliche Verbindung zwischen einer HDMI-Quelle und einem Bildschirm. Sender und Empfänger übertragen das Signal beispielsweise über Cat6, Glasfaser oder ein Netzwerk.

Wie funktioniert ein HDMI Extender?

Der Sender nimmt das HDMI-Signal auf und überträgt es über eine längere Verbindung zum Empfänger. Dieser wandelt das Signal wieder in HDMI um und gibt es an Fernseher, Monitor oder Beamer weiter.

Wie weit kann man HDMI verlängern?

Die Reichweite hängt von Technik, Auflösung und Gerät ab. HDBaseT-Systeme erreichen häufig etwa 70 bis 100 Meter. Glasfaser- und IP-Lösungen können wesentlich größere Entfernungen überbrücken.

Funktioniert ein HDMI Extender über Cat6?

Ja. Viele HDMI Extender verwenden Cat6-Kabel zwischen Sender und Empfänger. Dabei handelt es sich jedoch nicht automatisch um eine normale Ethernet-Verbindung.

Kann ich einen HDMI Extender über meinen Router verwenden?

Bei klassischen HDMI-over-Cat- oder HDBaseT-Extendern normalerweise nicht. HDMI-over-IP-Systeme können dagegen über geeignete Netzwerk-Infrastruktur arbeiten.

Ist HDMI over Ethernet dasselbe wie HDMI over IP?

Nicht zwangsläufig. Produktbezeichnungen werden teilweise unscharf verwendet. HDMI over IP überträgt das Videosignal tatsächlich als Netzwerkdaten. Viele einfache „HDMI over Ethernet“-Extender nutzen dagegen lediglich Cat-Kabel für eine direkte Verbindung.

Braucht ein HDMI Extender Strom?

Viele Modelle benötigen eine Stromversorgung. Geräte mit PoC oder PoH können den entfernten Sender beziehungsweise Empfänger über das Verbindungskabel mit Energie versorgen.

Kann ein HDMI Extender 4K übertragen?

Ja, zahlreiche Geräte unterstützen 4K. Entscheidend sind jedoch Entfernung, Bildwiederholrate, Farbauflösung und verwendete Technik.

Kann ein HDMI Extender 4K mit 60 Hz übertragen?

Geeignete Modelle können 4K60 übertragen. Häufig liegt die maximale Entfernung bei 4K60 jedoch unter der Reichweite für Full HD.

Funktioniert HDR über einen HDMI Extender?

Bei entsprechend ausgestatteten Geräten ja. HDR-Unterstützung sollte ausdrücklich in den technischen Daten aufgeführt sein.

Funktioniert HDMI 2.1 über einen Extender?

Es gibt Extender für hohe HDMI-Bandbreiten und moderne Signale. Entscheidend sind die tatsächlich unterstützten Auflösungen, Frequenzen und Funktionen und nicht allein die Bezeichnung HDMI 2.1.

Kann ich mit einem HDMI Extender 120 Hz übertragen?

Mit einem entsprechend ausgelegten Modell ist das möglich. Auflösung und Bildwiederholrate müssen gemeinsam betrachtet werden.

Überträgt ein HDMI Extender auch Ton?

Normalerweise ja, da HDMI Bild und Ton gemeinsam transportiert. Die unterstützten Audioformate können sich jedoch unterscheiden.

Funktioniert ARC über einen HDMI Extender?

Nur wenn das konkrete Modell ARC ausdrücklich unterstützt. Gleiches gilt für eARC.

Was ist ein HDMI Extender mit IR?

Solche Modelle können zusätzlich Infrarot-Fernbedienungssignale übertragen. Dadurch lässt sich beispielsweise ein Receiver aus einem anderen Raum bedienen.

Was ist ein HDMI Extender mit USB?

Neben Bild und Ton transportiert ein solches Gerät USB-Daten. Damit können beispielsweise Tastatur und Maus am entfernten Arbeitsplatz eingesetzt werden.

Was ist der Unterschied zwischen HDMI Extender und HDMI Splitter?

Ein Extender vergrößert hauptsächlich die Übertragungsdistanz. Ein Splitter verteilt dagegen ein HDMI-Signal auf mehrere Ausgänge.

Was ist besser: HDMI Extender oder langes HDMI-Kabel?

Bei kurzen Strecken ist ein normales HDMI-Kabel meist einfacher. Über größere Entfernungen bieten Extender, aktive optische Kabel oder Glasfaser häufig mehr Zuverlässigkeit und Flexibilität.

Welches Kabel brauche ich für einen HDMI Extender?

Das hängt vom Modell ab. Häufig kommen Cat5e, Cat6 oder Cat6a zum Einsatz. Für neue Installationen bietet Cat6 beziehungsweise Cat6a in vielen Fällen sinnvolle Reserven.

Warum funktioniert mein HDMI Extender nicht mit 4K?

Mögliche Ursachen sind zu große Entfernung, ungeeignete Kabel, fehlende Unterstützung für 4K60, HDCP- oder EDID-Probleme sowie eine zu hohe Signalbandbreite.

Fazit: Ein HDMI Extender überbrückt große Entfernungen zuverlässig

Ein HDMI Extender ermöglicht die Übertragung von Bild und Ton über Distanzen, bei denen ein normales passives HDMI-Kabel unpraktisch oder technisch problematisch wird. Sender und Empfänger nutzen dafür je nach System Cat-Kabel, HDBaseT, ein IP-Netzwerk oder Glasfaser.

Für viele Installationen innerhalb eines Gebäudes sind Cat6-basierte Lösungen besonders attraktiv. Professionelle HDBaseT-Systeme können Full-HD-Signale häufig über 100 Meter und 4K-Signale je nach System über etwa 70 bis 100 Meter übertragen.

Entscheidend ist jedoch nicht die maximale Entfernung allein. Auflösung, Bildwiederholrate, Farbabtastung, HDR, HDCP, EDID und Audiofunktionen bestimmen, ob ein Extender tatsächlich zum geplanten Einsatz passt.

Für einen entfernten Fernseher oder Beamer reicht häufig ein einfacher Punkt-zu-Punkt-Extender. Konferenzräume und professionelle AV-Systeme profitieren eher von HDBaseT. HDMI over IP eignet sich für größere vernetzte Installationen, während Glasfaser besonders große Distanzen und anspruchsvolle Umgebungen abdeckt.

Wer vor dem Kauf zuerst das benötigte Signal und anschließend die Entfernung definiert, kann die passende Technik deutlich gezielter auswählen. Genau darin liegt der wichtigste Unterschied zwischen einem HDMI Extender, der nur auf dem Datenblatt beeindruckt, und einer Verbindung, die im Alltag dauerhaft zuverlässig funktioniert.
