3D Scanner: Funktion, Verfahren, Anwendungen und die richtige Auswahl

Ein 3D Scanner erfasst die Form eines realen Gegenstands und überträgt sie in ein digitales Modell. Damit lassen sich beispielsweise Bauteile dokumentieren, vorhandene Formen für neue Konstruktionen übernehmen oder Objekte für digitale Präsentationen aufbereiten. Welche Technik dafür geeignet ist, hängt vor allem davon ab, was gescannt werden soll und wie die Daten anschließend verwendet werden.

Ein detailreiches Modell für eine Bildschirmdarstellung stellt andere Anforderungen als die Vermessung eines technischen Bauteils. Bei einem kleinen Gegenstand zählen andere Eigenschaften als bei einer Maschine oder einem ganzen Raum. Auch Farbe, Oberfläche und Zugänglichkeit beeinflussen, ob die Erfassung unkompliziert gelingt oder zusätzliche Vorbereitung benötigt.

Deshalb beginnt die Auswahl eines 3D Scanners mit der Scanaufgabe. Die höchste Auflösung oder die kleinste Genauigkeitsangabe auf einem Datenblatt allein liefern noch keine verlässliche Entscheidung. Ebenso wichtig sind Software, Arbeitsablauf, Datenqualität und der Aufwand bis zum tatsächlich nutzbaren Ergebnis.

3D Scanner auf einen Blick

Was ist ein 3D Scanner?

Ein 3D Scanner ist ein Gerät, das räumliche Informationen über einen Gegenstand oder eine Umgebung erfasst. Während ein gewöhnliches Foto eine zweidimensionale Ansicht liefert, enthält ein räumlicher Scan Informationen über die Form. Je nach Gerät und Verfahren können zusätzlich Farbe und weitere Oberflächeneigenschaften erfasst werden.

Bei vielen optischen Systemen entstehen zunächst Messpunkte mit räumlichen Koordinaten. Die Software verarbeitet diese Informationen und ordnet die einzelnen Aufnahmen zueinander. Daraus kann anschließend ein digitales Oberflächenmodell entstehen. Die konkrete Verarbeitung unterscheidet sich zwischen den Systemen.

Das Ergebnis lässt sich am Computer drehen und aus unterschiedlichen Richtungen betrachten. Außerdem können geeignete Programme Abstände untersuchen, Querschnitte darstellen oder den Scan mit anderen Daten vergleichen. Welche Funktionen zur Verfügung stehen, hängt von Software und Qualität der Erfassung ab.

Ein Scan bildet zunächst das erfasste Objekt ab. Er enthält nicht automatisch dessen Konstruktionsabsicht. Eine gescannte Oberfläche zeigt beispielsweise eine vorhandene Rundung, verrät aber nicht, welchen Radius ein Konstrukteur ursprünglich vorgesehen hat.

Was unterscheidet einen 3D Scanner von einem Dokumentenscanner?

Ein Dokumentenscanner digitalisiert eine flache Vorlage. Er erfasst Texte, Bilder und Farben innerhalb einer Ebene. Ein 3D Scanner untersucht dagegen räumliche Formen.

Diese Unterscheidung ist besonders bei Produktbildern wichtig. Ein Foto eines Gegenstands bleibt eine Ansicht dieses Gegenstands. Ein räumliches Modell kann dagegen für unterschiedliche Perspektiven, Animationen oder technische Weiterverarbeitung verwendet werden.

Ein 3D Scan ist deshalb mehr als eine Sammlung gewöhnlicher Produktfotos. Gleichzeitig ersetzt er gute Fotografien nicht in jedem Zusammenhang. Für viele Präsentationen ergänzen sich beide Formen.

Erfasst ein Scanner auch das Innere eines Gegenstands?

Optische Oberflächenscanner erfassen Bereiche, die ihr Messsystem erreichen kann. Ein geschlossenes Gehäuse bleibt von außen ein geschlossenes Gehäuse. Innenliegende Komponenten werden dadurch nicht automatisch sichtbar.

Für innere Strukturen kommen andere Verfahren infrage, beispielsweise industrielle Computertomografie. Diese gehört zu einem anderen technischen und wirtschaftlichen Umfeld. Ein handgeführter optischer Scanner bietet keine vergleichbare Durchleuchtung.

Auch eine tiefe Öffnung ist nicht zwangsläufig vollständig erfassbar. Wenn das Messsystem keinen geeigneten Blick auf die Oberfläche bekommt, fehlen Daten. Diese Grenze sollte bereits bei der Projektplanung berücksichtigt werden.

Wie funktioniert ein 3D Scanner?

Viele optische Scanner senden Licht auf die Oberfläche eines Gegenstands und erfassen es mit Kameras oder Sensoren. Die Auswertung nutzt die bekannte Anordnung des Messsystems, um räumliche Informationen abzuleiten. Andere Systeme bestimmen Entfernungen über unterschiedliche Messprinzipien.

Ein einzelner Blickwinkel zeigt normalerweise nur einen Teil des Gegenstands. Deshalb sind mehrere Ansichten erforderlich. Je nach Aufbau bewegt sich der Scanner, das Objekt oder beides.

Die Software bringt die Aufnahmen in eine gemeinsame räumliche Beziehung. Dabei helfen beispielsweise geometrische Merkmale oder Referenzpunkte. Erst durch diese Zuordnung entsteht aus mehreren Teilansichten ein zusammenhängender Datensatz.

Von der Aufnahme zur Punktwolke

Eine Punktwolke besteht aus vielen räumlichen Messpunkten. Jeder Punkt beschreibt eine Position im erfassten Bereich. Je nach Datenformat können weitere Informationen wie Farbe dazugehören.

Die Punkte bilden zunächst keine geschlossene Oberfläche. Man kann sie sich als dicht verteilte Positionen auf der sichtbaren Form vorstellen. Ihre Verteilung hängt vom Messsystem und den verwendeten Einstellungen ab.

Für manche Aufgaben ist bereits die Punktwolke ein relevantes Ergebnis. Andere Anwendungen benötigen ein Oberflächenmodell. Deshalb sollte das gewünschte Ausgabeformat vor dem Scan feststehen.

Von der Punktwolke zum Mesh

Ein Mesh ist ein Netz aus miteinander verbundenen Flächen. Häufig bestehen diese Flächen aus Dreiecken. Gemeinsam bilden sie die digitale Oberfläche des Gegenstands.

Bei der Erstellung des Meshs verarbeitet die Software die vorhandenen Messinformationen. In diesem Zusammenhang lassen sich unter anderem unerwünschte Bereiche entfernen und Datensätze zusammenführen. ZEISS beschreibt solche Polygonnetze als Grundlage für Visualisierung, Reverse Engineering und Vergleiche mit Sollgeometrien.

Ein fein aufgelöstes Mesh kann sehr umfangreich werden. Das ist nicht für jede spätere Anwendung hilfreich. Für eine interaktive Darstellung im Browser kann eine vereinfachte Fassung praktischer sein als das vollständige Arbeitsmodell.

Warum Tracking wichtig ist

Tracking beschreibt die fortlaufende Zuordnung der Scannerposition zum Objekt. Das System muss erkennen, aus welcher Perspektive eine Aufnahme entstanden ist. Verliert es diese Orientierung, können einzelne Bereiche falsch zusammengeführt werden oder der Scan muss unterbrochen werden.

Ein Gegenstand mit vielen unterschiedlichen Formen bietet andere Orientierungsmöglichkeiten als eine große glatte Fläche. Auch wiederkehrende Muster können die Zuordnung erschweren. Deshalb ist ein stabiler Scanablauf nicht allein eine Frage der Messauflösung.

Achte bei einer Vorführung darauf, wie das System mit deinem typischen Gegenstand zurechtkommt. Ein kurzer erfolgreicher Scan eines besonders geeigneten Demonstrationsobjekts beantwortet diese Frage nur teilweise.

Welche Scanverfahren gibt es?

Die Bezeichnung 3D Scanner umfasst unterschiedliche Verfahren. Sie unterscheiden sich unter anderem bei Erfassungsbereich, Arbeitsabstand und technischer Umsetzung. Auch Geräte derselben Verfahrensgruppe können für verschiedene Aufgaben ausgelegt sein.

Eine pauschale Aussage wie „Laser ist immer besser“ hilft deshalb wenig. Die praktische Eignung entsteht aus Messverfahren, Gerät, Software und Objekt. Entscheidend ist das fertige Ergebnis unter den vorgesehenen Bedingungen.

Strukturiertes Licht

Ein Scanner mit strukturiertem Licht projiziert ein bekanntes Muster auf das Objekt. Dieses Muster verändert sich aus Sicht der Kamera entsprechend der Oberflächenform. Aus der beobachteten Veränderung berechnet das System räumliche Informationen.

Das Verfahren kommt in verschiedenen stationären und handgeführten Systemen zum Einsatz. Je nach Gerät lassen sich größere Bereiche innerhalb einer Aufnahme erfassen. Die geeignete Objektgröße hängt jedoch vom konkreten Messbereich ab.

Bei der Auswahl zählen deshalb mehr als die verwendete Lichtfarbe. Prüfe, welche Abstände, Objektgrößen und Umgebungsbedingungen vorgesehen sind. Auch die benötigte Vorbereitung sollte Teil des Vergleichs sein.

Lasertriangulation

Bei Lasertriangulation wird Laserlicht auf die Oberfläche gerichtet. Eine Kamera beobachtet die Lage der Linie oder des Musters. Aus der bekannten geometrischen Beziehung im Messsystem lassen sich räumliche Positionen bestimmen.

Solche Systeme sind unter anderem für die Digitalisierung von Bauteilen interessant. Je nach Gerät werden einzelne oder mehrere Linien eingesetzt. Die Linienanzahl allein beschreibt allerdings nicht die Qualität des fertigen Modells.

Für technische Aufgaben ist außerdem relevant, wie mehrere Aufnahmen zusammenpassen. Ein überzeugender Detailwert innerhalb einer einzelnen Aufnahme ersetzt keine Prüfung der gesamten erfassten Geometrie.

Entfernungsmessung für größere Umgebungen

Bei der Erfassung von Räumen, Gebäuden oder größeren Anlagen kommen auch Systeme zum Einsatz, die Entfernungen über Laufzeit- oder Phasenmessung bestimmen. Diese arbeiten in einem anderen Maßstabsbereich als viele Scanner für kleine Gegenstände.

Ein Gerät für die Dokumentation eines Raums ist deshalb nicht automatisch für ein kleines fein strukturiertes Bauteil geeignet. Umgekehrt lässt sich ein kompakter Objektscanner nicht beliebig auf Gebäudeaufgaben übertragen.

Wer Räume statt einzelner Produkte erfassen möchte, sollte deshalb gezielt nach passenden Systemen und Arbeitsabläufen suchen. Der allgemeine Begriff „3D Scanner“ ist für diese Entscheidung zu breit.

Hybridverfahren

Manche Geräte kombinieren unterschiedliche Erfassungsmodi. Dadurch kann ein System verschiedene Objektarten oder Arbeitsweisen unterstützen. Das ist besonders interessant, wenn die Projekte regelmäßig wechseln.

Mehrere Modi bedeuten jedoch auch mehr Entscheidungen bei der Einrichtung. Nutzer müssen wissen, welcher Modus zur Oberfläche und zur Aufgabe passt. Die Software sollte diese Auswahl verständlich unterstützen.

Prüfe deshalb nicht nur, welche Verfahren genannt werden. Lass dir möglichst zeigen, wie der Wechsel erfolgt und welche Unterschiede beim tatsächlichen Objekt entstehen. So wird aus einer Funktionsliste eine nachvollziehbare Auswahlgrundlage.

Welche Bauformen von 3D Scannern gibt es?

Neben dem Messverfahren beeinflusst die Bauform den Arbeitsablauf. Manche Gegenstände lassen sich gut auf einem Tisch erfassen. Andere können nicht bewegt werden oder benötigen Aufnahmen aus vielen Richtungen.

Die passende Bauform reduziert den Aufwand während der Erfassung. Sie kann außerdem helfen, wiederkehrende Aufgaben nachvollziehbar auszuführen. Dafür muss sie zum verfügbaren Arbeitsplatz passen.

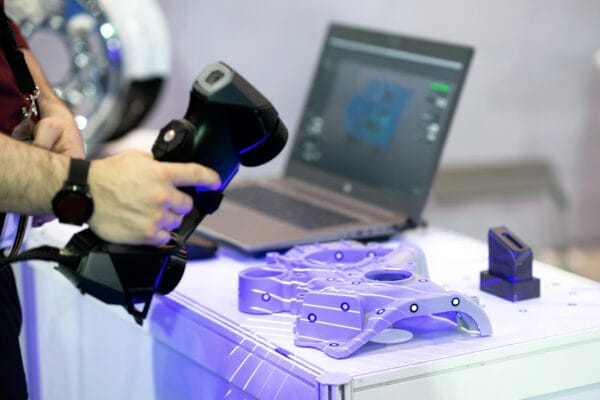

Handgeführte Scanner

Ein handgeführter Scanner wird um den Gegenstand bewegt. Das erleichtert den Zugang zu unterschiedlichen Seiten. Besonders bei größeren oder unbeweglichen Objekten kann dieser Aufbau praktisch sein.

Die Bedienung verlangt trotzdem Aufmerksamkeit. Arbeitsabstand, Bewegung und Erfassungsbereich müssen zusammenpassen. Ein zu schneller oder ungünstiger Wechsel der Perspektive kann den Ablauf beeinträchtigen.

Für längere Aufgaben spielen außerdem Gewicht und Kabelführung eine Rolle. Ein Gerät kann technisch passend sein und trotzdem unpraktisch werden, wenn es sich schlecht um den Gegenstand führen lässt.

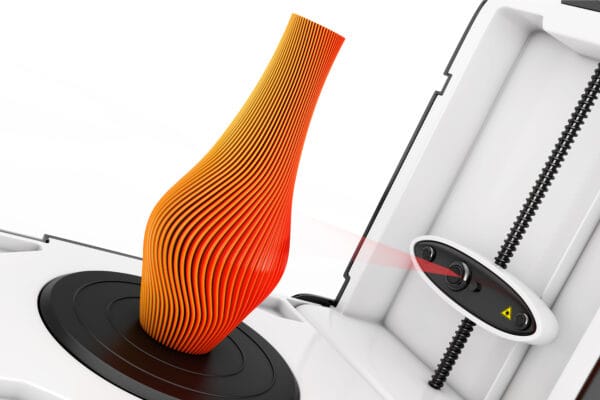

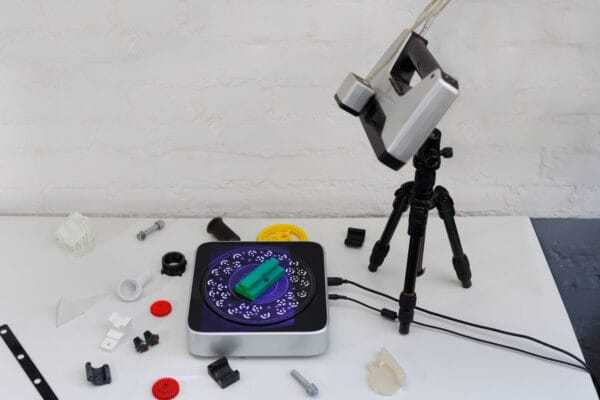

Stationäre Scanner und Drehteller

Bei einem stationären Aufbau bleibt das Messsystem an einer festen Position. Das Objekt wird beispielsweise auf einem Drehteller bewegt. Das eignet sich besonders für Gegenstände, die sich sicher aufstellen lassen.

Ein Drehteller ersetzt jedoch nicht sämtliche zusätzlichen Ansichten. Unterseiten oder verdeckte Bereiche können weiterhin fehlen. Häufig muss das Objekt umgelegt und erneut erfasst werden.

Prüfe außerdem, ob es beim Drehen stabil bleibt. Bewegliche Teile können ihre Position verändern und dadurch die Zusammenführung erschweren. Für wiederholte Aufgaben ist eine geeignete Halterung hilfreich.

Automatisierte Systeme

In professionellen Abläufen können Scanner mit Robotern, Positioniersystemen oder festen Prüfvorrichtungen kombiniert werden. Dadurch lassen sich wiederkehrende Aufnahmen systematisch organisieren. Der Einrichtungsaufwand ist entsprechend größer.

Eine solche Lösung lohnt sich vor allem, wenn ähnliche Aufgaben regelmäßig anfallen. Bei wechselnden Einzelprojekten kann ein flexibler manueller Aufbau praktischer sein. Automatisierung ist deshalb eine Entscheidung über den Prozess.

Die Planung sollte auch das Be- und Entladen sowie die Datenverarbeitung berücksichtigen. Eine schnelle Aufnahme allein macht noch keinen schnellen Gesamtvorgang.

Wofür werden 3D Scanner eingesetzt?

Ein digitalisiertes Objekt kann für verschiedene Zwecke verwendet werden. Daraus entstehen unterschiedliche Anforderungen an Form, Farbe, Maßstab und Datenstruktur. Die gewünschte Nutzung sollte deshalb vor der Geräteauswahl feststehen.

Ein Modell für einen Bildschirm muss beispielsweise anders aufbereitet werden als Daten für eine technische Auswertung. Wer beide Aufgaben vermischt, investiert möglicherweise viel Aufwand in Eigenschaften, die später kaum benötigt werden.

Produktdigitalisierung und Präsentation

Für digitale Produktdarstellungen ist häufig die visuelle Wirkung wichtig. Form und Oberfläche sollen den Gegenstand überzeugend wiedergeben. Bei farbigen Produkten kann eine passende Textur wesentlich zum Eindruck beitragen.

Das erfasste Modell ist allerdings nicht automatisch bereit für eine Website. Dateigröße, Darstellung und Bedienung müssen zur Plattform passen. Häufig wird eine vereinfachte Fassung für die Veröffentlichung erstellt.

Wenn ein Modell in eine Website eingebunden werden soll, gehört die technische Umsetzung früh zur Planung. Unser Beitrag zu Webdesign und SEO behandelt die Abstimmung von Gestaltung und technischer Websitequalität. Ein aufwendiges Modell sollte die eigentlichen Produktinformationen weiterhin gut erreichbar lassen.

Konstruktion und Produktentwicklung

Ein Scan kann vorhandene Formen als Grundlage für neue Entwürfe bereitstellen. Das ist beispielsweise bei einem Gehäuse interessant, das sich an eine bestehende Umgebung anpassen soll. Die Erfassung liefert dabei eine räumliche Referenz.

Ein Konstrukteur kann diese Daten anschließend für die Modellierung nutzen. Die benötigten Maße und Funktionsflächen müssen trotzdem gezielt geprüft werden. Ein optisch stimmiger Scan reicht für eine technische Freigabe nicht automatisch aus.

Bei Eschmedia betreuen wir auch einen CNC-Zerspanungsbetrieb aus Radolfzell. Aus dieser Zusammenarbeit kennen wir die Bedeutung klarer technischer Informationen für die Darstellung eines Fertigungsbetriebs. Ein eigener Scannervergleich unter Messbedingungen lässt sich daraus allerdings nicht ableiten.

Reverse Engineering

Beim Reverse Engineering dient ein bestehender Gegenstand als Ausgangspunkt für digitale Konstruktionsdaten. Der Scan liefert dafür Informationen über die vorhandene Form. Eine geeignete Weiterverarbeitung kann daraus ein bearbeitbares Modell ableiten. ZEISS beschreibt die Kombination aus Scan und entsprechender Software ausdrücklich als Arbeitsweg zur Erstellung von CAD-Modellen.

Wichtig ist die Trennung zwischen erfasstem Zustand und gewünschter Geometrie. Ein gebrauchtes Bauteil kann verschlissen oder verformt sein. Wenn diese Veränderungen ungeprüft übernommen werden, entstehen möglicherweise falsche Konstruktionsdaten.

Deshalb gehört eine fachliche Bewertung zum Ablauf. Kritische Maße, Passungen und Funktionsflächen benötigen besondere Aufmerksamkeit. Ein dichter Datensatz übernimmt diese Entscheidung nicht.

Dokumentation und Archivierung

Ein Scan kann den Zustand eines Gegenstands räumlich dokumentieren. Das ist beispielsweise bei Sammlungsobjekten, historischen Formen oder bestehenden Anlagen interessant. Ein digitales Modell ermöglicht spätere Ansichten und Vergleiche.

Für eine brauchbare Dokumentation müssen aber auch die Begleitinformationen stimmen. Dazu gehören Aufnahmezeitpunkt, Maßstab, Objektbezeichnung und verwendete Verarbeitungsschritte. Ohne diese Angaben kann der spätere Nutzen eingeschränkt sein.

Bei empfindlichen Gegenständen ist die Vorbereitung besonders sorgfältig zu planen. Veränderungen an der Oberfläche sollten nicht einfach vorgenommen werden. Der Wunsch nach einem besseren Scan rechtfertigt keine ungeprüfte Materialbehandlung.

Technische Prüfung

Geeignete Messsysteme können Oberflächendaten für technische Auswertungen bereitstellen. Dazu gehört beispielsweise der Vergleich eines erfassten Bauteils mit einer Sollgeometrie. Solche Anwendungen benötigen einen nachvollziehbaren Messablauf.

Eine farbige Abweichungsdarstellung allein beweist noch keine verlässliche Prüfung. Ausrichtung, Referenzen und Messbedingungen beeinflussen das Ergebnis. Die Anforderungen müssen zu System und Auswertesoftware passen.

ZEISS beschreibt für professionelle Scanservices unter anderem standardisierte Verfahren zur Überprüfung von Messsystemen. Das verdeutlicht den Unterschied zwischen einem beliebigen Oberflächenmodell und einer qualifizierten Messaufgabe.

3D-Druck

Ein Scan kann eine Grundlage für den Nachbau oder die Veränderung vorhandener Formen liefern. Das Modell muss anschließend für die Druckaufgabe geeignet aufbereitet werden. Je nach Objekt reicht ein bereinigtes Mesh oder es ist zusätzliche Konstruktion nötig.

Bei Figuren stehen andere Fragen im Vordergrund als bei funktionalen Bauteilen. Eine fehlende Stelle an einer Dekoration kann anders behandelt werden als eine Passfläche. Deshalb sollte die weitere Verwendung bereits während der Erfassung berücksichtigt werden.

Konkrete Modelle und den Ablauf bis zum Druck behandeln wir in unserem Vergleich 3D Scanner für 3D Drucker. Dort liegt der Schwerpunkt auf Scannerwahl, Modellaufbereitung und der Weiterverarbeitung für Druckprojekte.

Geometrie und Textur: Was soll das Modell enthalten?

Ein digitales Modell kann geometrische und visuelle Informationen kombinieren. Diese beiden Ebenen erfüllen unterschiedliche Aufgaben. Eine detailreiche Textur bedeutet nicht automatisch, dass die Form ebenso detailliert erfasst wurde.

Das ist besonders beim Betrachten am Bildschirm wichtig. Farbe und Schattierung können eine Oberfläche sehr plastisch erscheinen lassen. Erst eine Betrachtung ohne Textur zeigt deutlicher, welche Details tatsächlich in der Geometrie liegen.

Geometrie beschreibt die Form

Geometrie legt die räumliche Oberfläche fest. Dazu gehören Konturen, Vertiefungen und andere erfasste Strukturen. Für technische Weiterverarbeitung ist diese Ebene besonders wichtig.

Eine kleine Struktur kann auf einem Foto deutlich sichtbar sein, ohne im Mesh ausreichend ausgeprägt zu sein. Umgekehrt kann ein geometrisch gutes Modell farblich unauffällig wirken. Beide Eigenschaften sollten getrennt bewertet werden.

Lege deshalb fest, welche Merkmale später benötigt werden. Eine grobe Außenkontur kann für eine Platzprüfung genügen. Eine genaue Untersuchung feiner Oberflächen benötigt andere Voraussetzungen.

Textur beschreibt das Aussehen

Eine Textur trägt Farbinformationen auf die digitale Oberfläche. Sie kann beispielsweise Muster, Beschriftungen und Farbunterschiede wiedergeben. Das ist für Präsentationen häufig wichtig.

Die Qualität hängt auch von Beleuchtung und Aufnahmebedingungen ab. Starke Schatten oder Reflexionen können in die Darstellung eingehen. Eine überzeugende Textur benötigt deshalb eine passende Vorbereitung.

Überlege außerdem, ob die Farben unter neutralen Bedingungen dargestellt werden sollen. Ein Scan unter wechselndem Licht kann optisch uneinheitlich wirken. Geometrie und Farberfassung sollten bei anspruchsvollen Präsentationen jeweils kontrolliert werden.

Welche Daten und Dateiformate entstehen?

Das geeignete Format hängt davon ab, was die nächste Anwendung verarbeiten kann. Eine Punktwolke, ein Mesh und ein parametrisches CAD-Modell sind unterschiedliche Ergebnisse. Der Export sollte zur geplanten Nutzung passen.

Eine lange Liste unterstützter Formate ersetzt diese Prüfung nicht. Entscheidend ist, ob die benötigten Informationen erhalten bleiben. Auch Maßstab, Einheiten und zusätzliche Dateien müssen beim Austausch stimmen.

STL

STL beschreibt eine Oberfläche über Dreiecke. Das Format wird häufig für geometrische Modelle verwendet. Farben und Texturen gehören nicht zu seinem üblichen Informationsumfang.

Beim Austausch müssen Einheiten ausdrücklich abgestimmt werden. Eine Datei kann in einer anderen Anwendung mit falschem Maßstab erscheinen. Ein bekannter Kontrollabstand hilft, solche Fehler zu erkennen.

OBJ und PLY

OBJ und PLY können je nach Export zusätzliche Informationen zur Geometrie übertragen. Bei texturierten OBJ-Modellen können weitere Dateien dazugehören. Diese müssen gemeinsam mit dem Modell weitergegeben werden.

Prüfe deshalb einen Export in der tatsächlichen Zielanwendung. Ein Modell, das in der Scansoftware vollständig aussieht, muss nicht nach jedem Export identisch erscheinen. Besonders bei Farbe und Materialien lohnt sich eine Kontrolle.

STEP und technische CAD-Daten

Ein STEP-Export ist nicht gleichbedeutend mit einer sauberen parametrischen Konstruktion. Entscheidend ist, welche Art von Geometrie tatsächlich übertragen wird. Ein gescanntes Mesh gewinnt durch eine andere Dateiendung keine Konstruktionshistorie.

Wenn du ein bearbeitbares CAD-Modell benötigst, sollte diese Anforderung ausdrücklich genannt werden. Dazu gehören gegebenenfalls Flächenrekonstruktion und technische Modellierung. Diese Arbeiten sind von der eigentlichen Aufnahme zu unterscheiden.

Genauigkeit, Präzision und Auflösung unterscheiden

Diese Begriffe beschreiben unterschiedliche Eigenschaften. Sie sollten beim Vergleich von Datenblättern nicht miteinander vermischt werden. Ein System kann fein erfassen und trotzdem größere Maßabweichungen im Gesamtmodell zeigen.

Genauigkeit beschreibt vereinfacht die Nähe zum tatsächlichen Wert. Präzision beschreibt, wie eng wiederholte Ergebnisse beieinanderliegen. Auflösung betrifft die Fähigkeit, Details getrennt darzustellen. Artec erläutert diese Unterschiede ausdrücklich für die Bewertung von 3D-Scans.

Einzelaufnahme und Gesamtmodell

Eine Angabe für eine einzelne Aufnahme sagt nicht automatisch, wie genau ein vollständig zusammengefügtes Objekt ist. Bei größeren Gegenständen kommen mehrere Ansichten und deren Ausrichtung zusammen. Dadurch entstehen weitere Anforderungen.

Frage deshalb nach der Bedeutung jedes Werts. Welche Bedingungen gelten? Welcher Messbereich wurde verwendet? Und bezieht sich die Angabe auf eine einzelne Ansicht oder eine vollständige räumliche Aufgabe?

Sichtbare Details und verlässliche Maße

Für eine digitale Präsentation kann ein Modell ausreichend gut aussehen, obwohl einzelne Maße nicht für technische Arbeiten geeignet sind. Bei einer Funktionsprüfung kann dagegen eine unscheinbare Fläche besonders wichtig sein. Die Bewertung richtet sich nach dem Ziel.

Lege die benötigte Qualität deshalb anhand konkreter Merkmale fest. „Möglichst genau“ ist als Anforderung zu unbestimmt. Eine definierte Kontrollstrecke oder eine bestimmte benötigte Kontur ist leichter zu prüfen.

Welcher 3D Scanner passt zu welcher Aufgabe?

Beginne mit einer Beschreibung deiner typischen Projekte. Objektgröße, Oberfläche und benötigtes Ergebnis sollten darin stehen. Erst anschließend lohnt der Vergleich konkreter Geräte.

Objektgröße

Die Größe beeinflusst Messbereich und erforderliche Ansichten. Ein Gerät für kleine Objekte kann bei großen Gegenständen aufwendig werden. Ein großflächig erfassendes System muss dagegen nicht die benötigten Kleindetails liefern.

Prüfe außerdem den verfügbaren Platz. Der Scanner benötigt einen geeigneten Abstand und Zugang zum Gegenstand. Ein technisch passender Messbereich hilft wenig, wenn der Arbeitsplatz den Aufbau nicht ermöglicht.

Oberfläche

Matte und ausreichend erkennbare Oberflächen stellen andere Anforderungen als transparente oder stark spiegelnde Materialien. Auch sehr gleichförmige Bereiche können den Ablauf erschweren. Teste deshalb typische Materialien statt ausschließlich günstiger Demonstrationsobjekte.

Wenn eine Oberflächenbehandlung nötig ist, gehört sie zur Gesamtkalkulation. Vorbereitung und spätere Reinigung können den Aufwand erhöhen. Bei empfindlichen Gegenständen ist außerdem die Materialverträglichkeit entscheidend.

Zielanwendung

Die Datei muss zu der Anwendung passen, die später damit arbeitet. Ein Modell für die Konstruktion wird anders aufbereitet als eine Darstellung für einen Onlineshop. Die Zielsoftware sollte deshalb früh feststehen.

Für umfangreiche technische Weiterverarbeitung ist auch der Computer relevant. Unser Beitrag zum Laptop für CAD Anwendungen hilft bei der Planung eines entsprechenden Arbeitsplatzes. Die Systemanforderungen der verwendeten Scansoftware solltest du zusätzlich prüfen.

Ein Scanprojekt sinnvoll planen

Eine gute Planung reduziert unnötige Wiederholungen. Sie legt fest, welche Bereiche wichtig sind und welches Ergebnis gebraucht wird. Dadurch lässt sich auch die Qualität später gezielter kontrollieren.

Schritt 1: Ergebnis definieren

Beschreibe zuerst die spätere Nutzung. Benötigst du eine visuelle Darstellung, eine räumliche Referenz oder Daten für eine technische Auswertung? Lege außerdem fest, welche Bereiche vollständig vorhanden sein müssen.

Schritt 2: Objekt beurteilen

Prüfe Größe, Material und Zugänglichkeit. Achte auf bewegliche Teile und schwer erreichbare Flächen. Dokumentiere bekannte Beschädigungen, wenn sie für die spätere Interpretation wichtig sind.

Schritt 3: Aufbau vorbereiten

Sorge für einen stabilen Aufbau und passende Umgebungsbedingungen. Halterungen oder Referenzpunkte müssen zum Verfahren passen. Bei mehreren Ansichten solltest du die Reihenfolge vorab überlegen.

Schritt 4: Erfassung kontrollieren

Beobachte während des Scans, ob wichtige Flächen ausreichend erfasst werden. Ergänze fehlende Ansichten möglichst früh. Dadurch vermeidest du, erst bei der späteren Bearbeitung einen entscheidenden Bereich zu vermissen.

Schritt 5: Daten bearbeiten

Entferne unerwünschte Umgebung und kontrolliere die Zusammenführung. Gehe mit Glättung und automatischem Schließen von Lücken bewusst um. Bearbeitung kann das Modell verbessern, aber auch vorhandene Informationen verändern.

Schritt 6: Ergebnis prüfen

Vergleiche wichtige Merkmale mit dem Gegenstand oder geeigneten Referenzen. Prüfe auch Maßstab und Orientierung. Bei anspruchsvollen Aufgaben gehört die Kontrolle zur eigentlichen Leistung.

Schritt 7: Arbeitsdatei und Ausgabe trennen

Bewahre die ursprünglichen Projektdaten auf. Erstelle zusätzlich eine Fassung für die jeweilige Anwendung. So kannst du später andere Exporte oder Anpassungen vornehmen, ohne wieder von vorne zu beginnen.

Welche Grenzen haben 3D Scanner?

Ein Scanner erfasst keine beliebigen Formen unter allen Bedingungen. Schwierigkeiten entstehen durch Oberfläche, Sichtbarkeit und Bewegung. Eine realistische Planung berücksichtigt diese Grenzen.

Transparente und reflektierende Materialien

Licht kann solche Oberflächen passieren oder ungünstig reflektiert werden. Dadurch entstehen je nach Verfahren fehlende oder fehlerhafte Bereiche. Eine geeignete Vorbereitung kann helfen, ist aber nicht immer zulässig.

Verwende deshalb keine pauschale Behandlung für jeden Gegenstand. Prüfe Materialverträglichkeit und Herstellervorgaben. Bei wertvollen oder empfindlichen Objekten sollte die Vorbereitung fachlich abgestimmt werden.

Verdeckte Bereiche

Ein optisches System benötigt einen geeigneten Blick auf die Oberfläche. Hinterschneidungen und tiefe Öffnungen können deshalb unvollständig bleiben. Mehrere Ansichten helfen nur, wenn der Bereich tatsächlich erreichbar ist.

Eine automatisch geschlossene Lücke ist keine nachträgliche Messung. Die Software ergänzt dort eine angenommene Oberfläche. Für die spätere Nutzung muss dieser Unterschied erkennbar bleiben.

Bewegung und Verformung

Wenn sich ein Gegenstand während verschiedener Aufnahmen verändert, passen die Ansichten möglicherweise nicht sauber zusammen. Das betrifft bewegliche Komponenten ebenso wie weiche Materialien. Auch eine ungeeignete Halterung kann die Form beeinflussen.

Überlege deshalb, welchen Zustand du dokumentieren möchtest. Ein flexibles Bauteil kann unter Belastung anders aussehen als frei liegend. Der Aufnahmezustand gehört dann zur Beschreibung des Ergebnisses.

Was kostet 3D-Scanning insgesamt?

Der Gerätepreis beschreibt nur einen Teil der Kosten. Software, Computer, Zubehör und Arbeitszeit kommen hinzu. Bei anspruchsvollen Anwendungen kann die Verarbeitung nach der Aufnahme besonders aufwendig sein.

Pauschale Preisangaben helfen deshalb nur eingeschränkt. Ein einfaches Präsentationsmodell und ein rekonstruiertes technisches Bauteil sind unterschiedliche Leistungen. Vergleiche Angebote anhand desselben Ergebnisses.

Kostenpositionen vor dem Kauf

Berücksichtige mindestens diese Punkte:

• Scanner und erforderliches Zubehör.
• Softwareumfang und mögliche laufende Gebühren.
• Passender Computer und Datenhaltung.
• Vorbereitung des Gegenstands.
• Schulung und Einarbeitung.
• Bearbeitung und Qualitätskontrolle.
• Wartung oder Kalibrierung nach Herstellervorgaben.

Arbeitszeit realistisch erfassen

Miss den vollständigen Ablauf statt nur die Aufnahmezeit. Vorbereitung, Umlegen, Zusammenführen und Export gehören dazu. Auch Nacharbeiten bei unvollständigen Daten sollten berücksichtigt werden.

Für regelmäßige Projekte ist ein eigener kleiner Probelauf hilfreich. Dokumentiere, wie lange jeder Arbeitsschritt dauert. Dadurch lässt sich besser beurteilen, ob eine schnellere Aufnahme tatsächlich wirtschaftlich relevant ist.

Kaufen, mieten oder einen Scanservice nutzen?

Ein eigener Scanner ist besonders interessant, wenn passende Aufgaben regelmäßig anfallen. Du kannst Abläufe entwickeln und Erfahrungen mit deinen Gegenständen sammeln. Dafür übernimmst du Einrichtung, Pflege und Datenverarbeitung selbst.

Bei einzelnen Projekten kann ein Scanservice sinnvoller sein. Besonders dann, wenn Spezialtechnik oder umfangreiche Modellierung erforderlich sind. Eine Miete kann wiederum helfen, ein System unter eigenen Bedingungen kennenzulernen.

Ein Angebot richtig anfragen

Beschreibe Objektgröße, Material und gewünschte Nutzung. Nenne die benötigten Bereiche und Ausgabeformate. Bilder aus verschiedenen Richtungen helfen bei der Einschätzung.

Frage außerdem, welche Bearbeitung enthalten ist. Ein Rohdatensatz ist eine andere Leistung als ein bereinigtes Mesh oder ein rekonstruiertes CAD-Modell. Diese Unterschiede sollten vor der Beauftragung feststehen.

3D Scanner, Photogrammetrie oder Smartphone?

Nicht jedes räumliche Modell benötigt ein spezialisiertes Gerät. Auch Fotos können als Grundlage für eine Rekonstruktion dienen. Welche Methode passt, hängt von Objekt, Ausrüstung und benötigtem Ergebnis ab.

Photogrammetrie

Photogrammetrie nutzt mehrere Fotos aus unterschiedlichen Perspektiven. Eine Software sucht gemeinsame Merkmale und rekonstruiert daraus räumliche Informationen. Der Aufwand verlagert sich damit auf Aufnahmeplanung und Berechnung.

Das kann für geeignete Objekte eine interessante Alternative sein. Gleichförmige, spiegelnde oder transparente Flächen bleiben jedoch anspruchsvoll. Gute Fotos allein garantieren noch kein brauchbares Modell.

Auch der Maßstab muss festgelegt werden. Agisoft beschreibt beispielsweise Maßstabsreferenzen zwischen Markern als Möglichkeit zur Skalierung. Ohne geeignete Referenz sollte man aus einem optisch überzeugenden Modell keine verlässlichen realen Abmessungen ableiten.

Smartphone

Ein Smartphone kann je nach Ausstattung und Anwendung Fotos oder Tiefeninformationen bereitstellen. Die verfügbaren Verfahren unterscheiden sich zwischen Geräten. Deshalb ist „mit dem Handy scannen“ keine einheitliche technische Leistung.

Für erste Versuche kann dieser Einstieg sinnvoll sein. Prüfe aber, ob die erzeugten Daten die benötigten Merkmale enthalten. Besonders technische Aufgaben benötigen eine nachvollziehbare Bewertung des Ergebnisses.

Die passende Methode auswählen

Wenn du vor allem eine visuelle Darstellung möchtest, lohnt sich ein Vergleich der erreichbaren Präsentationsqualität. Bei technischen Aufgaben stehen Geometrie und Kontrolle im Vordergrund. Bei seltenen Projekten sollte auch der Gesamtaufwand berücksichtigt werden.

Eine Entscheidung anhand eines einzigen Vorzeigemodells ist wenig aussagekräftig. Verwende möglichst denselben typischen Gegenstand für die Erprobung. Vergleiche anschließend die tatsächlich benötigten Ergebnisse.

Typische Fehler bei der Auswahl

Viele Fehlkäufe entstehen durch unklare Anforderungen. Ein beeindruckendes Datenblatt kann diese Lücke nicht schließen. Die folgenden Fehler lassen sich durch eine konkrete Projektbeschreibung vermeiden.

Nur den kleinsten Genauigkeitswert betrachten

Prüfe, was der Wert beschreibt und unter welchen Bedingungen er gilt. Beziehe Messbereich und vollständigen Arbeitsablauf ein. Ein isolierter Maximalwert ist keine Zusicherung für jedes Objekt.

Ein Scanbild mit fertigen Nutzdaten verwechseln

Eine gute Bildschirmansicht kann fehlende Bereiche oder ungeeignete Datenstrukturen verdecken. Teste einen Export in der Zielsoftware. Erst dort zeigt sich, ob das Ergebnis tatsächlich nutzbar ist.

Nachbearbeitung unterschätzen

Die Aufnahme ist häufig nur ein Teil des Projekts. Bereinigung, Vereinfachung und Rekonstruktion können zusätzliche Arbeit erfordern. Plane diese Schritte mit ein.

Zu viele Details für die Ausgabe behalten

Ein umfangreiches Mesh kann für die spätere Verwendung unpraktisch sein. Erstelle geeignete Fassungen für unterschiedliche Aufgaben. Bewahre die ursprünglichen Daten als Grundlage auf.

Scanner und Computer getrennt auswählen

Beide gehören zum selben Arbeitsablauf. Prüfe die Anforderungen aller benötigten Programme. Ein geeigneter Scanner kann an einem unpassenden Rechner unnötig eingeschränkt werden.

Checkliste vor der Entscheidung

Vor einer Bestellung oder Beauftragung sollten diese Fragen beantwortet sein:

• Was soll regelmäßig erfasst werden?
• Welche Größe und Oberfläche haben die Gegenstände?
• Welche Bereiche sind entscheidend?
• Wird Farbe benötigt?
• Welche geometrische Qualität ist erforderlich?
• Welche Zielsoftware verarbeitet die Daten?
• Welche Dateiformate werden gebraucht?
• Wie wird der Maßstab kontrolliert?
• Wer übernimmt Bearbeitung und Prüfung?
• Ist der vorhandene Computer geeignet?
• Wie häufig fällt die Aufgabe an?
• Kann ein typisches Objekt vorab erprobt werden?

Je konkreter diese Antworten sind, desto leichter wird die Auswahl. Eine nachvollziehbare Vorführung oder ein Musterprojekt ist dabei besonders hilfreich. Sie zeigt den Arbeitsablauf unter Bedingungen, die deiner Nutzung näherkommen.

Häufige Fragen zu 3D Scannern (FAQ)

Was macht ein 3D Scanner?

Er erfasst räumliche Informationen über einen Gegenstand oder eine Umgebung. Daraus entstehen je nach System Messpunkte und Oberflächenmodelle. Diese lassen sich anschließend für unterschiedliche Anwendungen aufbereiten.

Ist ein 3D Scanner nur für 3D-Druck gedacht?

Nein, die Einsatzmöglichkeiten reichen von Produktdarstellungen bis zur technischen Dokumentation. 3D-Druck ist eine mögliche Weiterverwendung. Die Anforderungen unterscheiden sich je nach Ziel.

Erzeugt ein Scanner sofort eine CAD-Datei?

Ein Scan liefert zunächst erfasste Oberflächendaten. Für ein bearbeitbares technisches Modell kann zusätzliche Rekonstruktion notwendig sein. Kläre deshalb, welche Geometrie und Bearbeitbarkeit tatsächlich benötigt werden.

Können Farben mitgescannt werden?

Manche Systeme erfassen zusätzlich Farbinformationen. Das ist für Präsentationen interessant. Die Qualität der Farbe sollte getrennt von der geometrischen Qualität bewertet werden.

Lassen sich sehr kleine Gegenstände erfassen?

Das hängt vom konkreten Messsystem und den benötigten Details ab. Ein Gerät für größere Objekte ist nicht automatisch dafür geeignet. Prüfe ein typisches Muster statt nur die allgemeine Größenangabe.

Kann man transparente Gegenstände scannen?

Transparente Oberflächen können optische Verfahren erschweren. Je nach System ist zusätzliche Vorbereitung erforderlich. Bei empfindlichen Materialien muss deren Verträglichkeit zuerst geklärt werden.

Werden Marker immer benötigt?

Nein, das hängt von System, Verfahren und Objekt ab. Manche Arbeitsabläufe nutzen erkennbare geometrische Merkmale. Andere benötigen Referenzpunkte zur Zuordnung der Aufnahmen.

Wie lange dauert ein 3D Scan?

Das hängt von Größe, Zugänglichkeit und benötigtem Ergebnis ab. Vorbereitung und Verarbeitung können länger dauern als die Aufnahme. Eine sinnvolle Zeitangabe sollte deshalb den gesamten Ablauf beschreiben.

Braucht man einen leistungsfähigen Computer?

Die Anforderungen richten sich nach Scanner, Software und Datenumfang. Umfangreiche Modelle können hohe Ansprüche stellen. Prüfe die konkreten Voraussetzungen vor dem Kauf.

Kann ein Smartphone einen 3D Scanner ersetzen?

Für bestimmte einfache Aufgaben kann ein Smartphone geeignete Daten liefern. Eine allgemeine Gleichwertigkeit lässt sich daraus nicht ableiten. Das Ergebnis muss an der tatsächlichen Aufgabe geprüft werden.

Lohnt sich ein eigener Scanner für ein einziges Projekt?

Nicht unbedingt. Miete oder ein Scanservice können wirtschaftlicher sein. Entscheidend sind der benötigte Aufwand und das gewünschte Ergebnis.

Kann ein optischer Scanner innere Strukturen erfassen?

Er benötigt einen geeigneten Zugang zur Oberfläche. Geschlossene innere Strukturen bleiben damit verborgen. Für solche Aufgaben kommen andere Verfahren infrage.

Fazit: Die Scanaufgabe bestimmt die passende Lösung

Ein 3D Scanner macht reale Formen digital nutzbar. Ob daraus eine Präsentation, eine Konstruktionsgrundlage oder technische Prüfdaten entstehen sollen, verändert die Anforderungen erheblich. Deshalb sollten Ziel, Gegenstand und Weiterverarbeitung vor der Geräteauswahl feststehen.

Bewerte die gesamte Arbeit vom vorbereiteten Objekt bis zur kontrollierten Datei. Auflösung und Genauigkeit sind dabei wichtige Eigenschaften, aber nur ein Teil der Entscheidung. Software, Zugänglichkeit und Nachbearbeitung beeinflussen den tatsächlichen Nutzen ebenso.

Für technische Weiterverarbeitung findest du zusätzliche Hinweise in unserem Beitrag zum Laptop für CAD Anwendungen. Wenn du Gegenstände anschließend nachdrucken möchtest, führt unser Vergleich 3D Scanner für 3D Drucker durch die dafür passende Geräteauswahl und den Druckablauf.

Roman Esch

Roman Esch ist Gründer von Eschmedia und unterstützt Unternehmen bei Webdesign, Suchmaschinenoptimierung und digitalem Marketing. Im Rahmen einer Ausbildung zum Fachinformatiker für Systemintegration vertiefte er sein technisches Verständnis für IT-Systeme. Auf eschmedia.de veröffentlicht er verständliche Ratgeber zu Websites und Technik.
